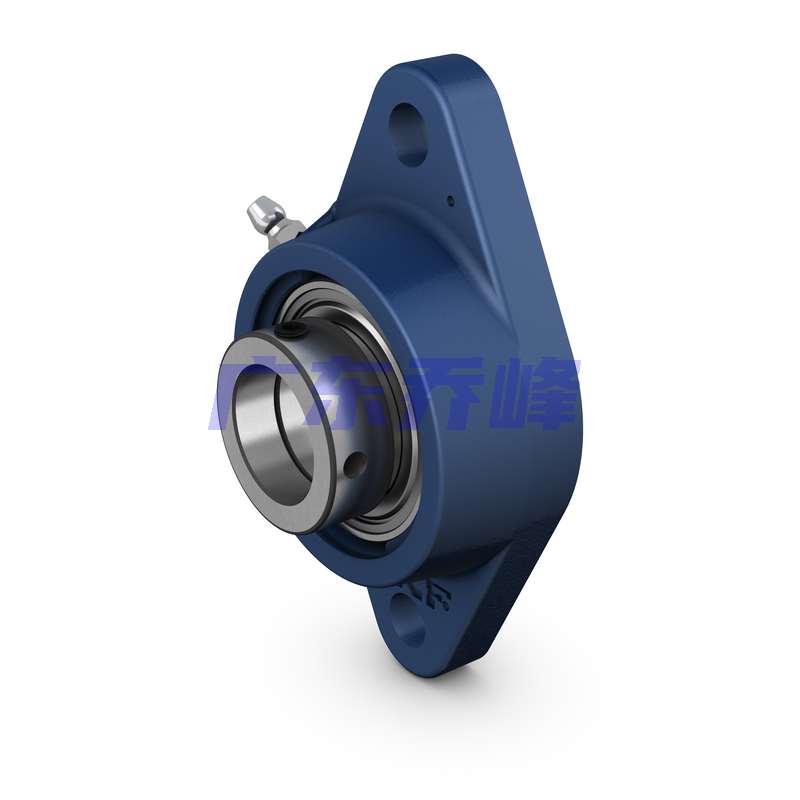

SKF FYTB30WF轴承
SKF FYTB30WF轴承
作者：乔峰，来源：本站，时间：2024-12-04 20:58:54
SKF FYTB30WF轴承描述
类型：球轴承椭圆形法兰单元
名称：SKF FYTB30WF轴承
市场价：￥195.00 元
销售价：电话咨询（电话/微信：13504113081）
库存：16 件/套
前缀列表：【FY：法兰式轴承座】【TB：菱形座】后缀列表：【WF：内圈两侧延伸，偏心锁环】
SKF FYTB30WF轴承前后缀系统
F
Y
T
B
3
0
W
F
FY：法兰式轴承座
TB：菱形座
30：公称内径代号，内径：30 mm
WF：内圈两侧延伸，偏心锁环
FY：
法兰式轴承座
TB：
菱形座
30：
公称内径代号，内径：30 mm
WF：
内圈两侧延伸，偏心锁环
SKF FYTB30WF轴承详情
| 符合标准 | ISO | |
| 用途 | 用于物料输送应用 | |
| 轴承座材料 | 铸铁 | |
| 密封类型 | 标准密封件，带附件，具体咨询李工，电话/微信：13504113081 | |
| 尺寸 | ||
| 内径 | d | 30 mm |
| 内圈的外直径 | d1≈ | 39.7 mm |
| 总宽度 | A | 32.5 mm |
| 法兰宽度 | A1 | 13 mm |
| 中心凹槽深度 | A3 | 3.2 mm |
| 端盖凸出 | A5 | 22.5 mm |
| 轴承总宽度 | B1 | 48.4 mm |
| 锁定扣侧面到螺纹中心距离 | B4 | 5.95 mm |
| 顶部外直径 | Db1 | 77 mm |
| 底部外直径 | Db2 | 83 mm |
| Centering diameter | Dc | 76.2 mm |
| 总高度 | H | 141.5 mm |
| 联接螺栓之间的距离 | J | 116.5 mm |
| 总长度 | L | 83 mm |
| 联接螺栓孔的直径 | N | 11.5 mm |
| 锁定扣侧面到滚道中心的距离 | s1 | 30.1 mm |
| 单元总宽度 | T | 50.1 mm |
| 数据计算 | ||
| 基本额定动载 | C | 19.5 kN |
| 基本额定静载 | C0 | 11.2 kN |
| 疲劳载荷限值 | Pu | 0.475 kN |
| 极限转速 | 6300 r/min | |
| （带 h6 轴公差） | ||
| 质量 | ||
| 重量 bearing unit | 0.94 kg | |
| 安装信息 | ||
| 沉头螺钉螺纹 | G2 | M8x1 |
| 螺钉的六角扳手尺寸 | 4 mm | |
| 推荐螺钉的拧紧力矩 | 6.5 Nm | |
| 联接螺栓的推荐直径，毫米 | G | 10 mm |
| 联接螺栓的推荐直径，英尺 | G | 0.375 in |
| 包含的产品 | ||
| 轴承座 | FYTB 506 M | |
| 轴承 | YEL 206-2F | |
| 相关产品 | ||
| 端盖 | ECY 206 | |
